Vanne Sphérique

VANNE SPHÉRIQUE

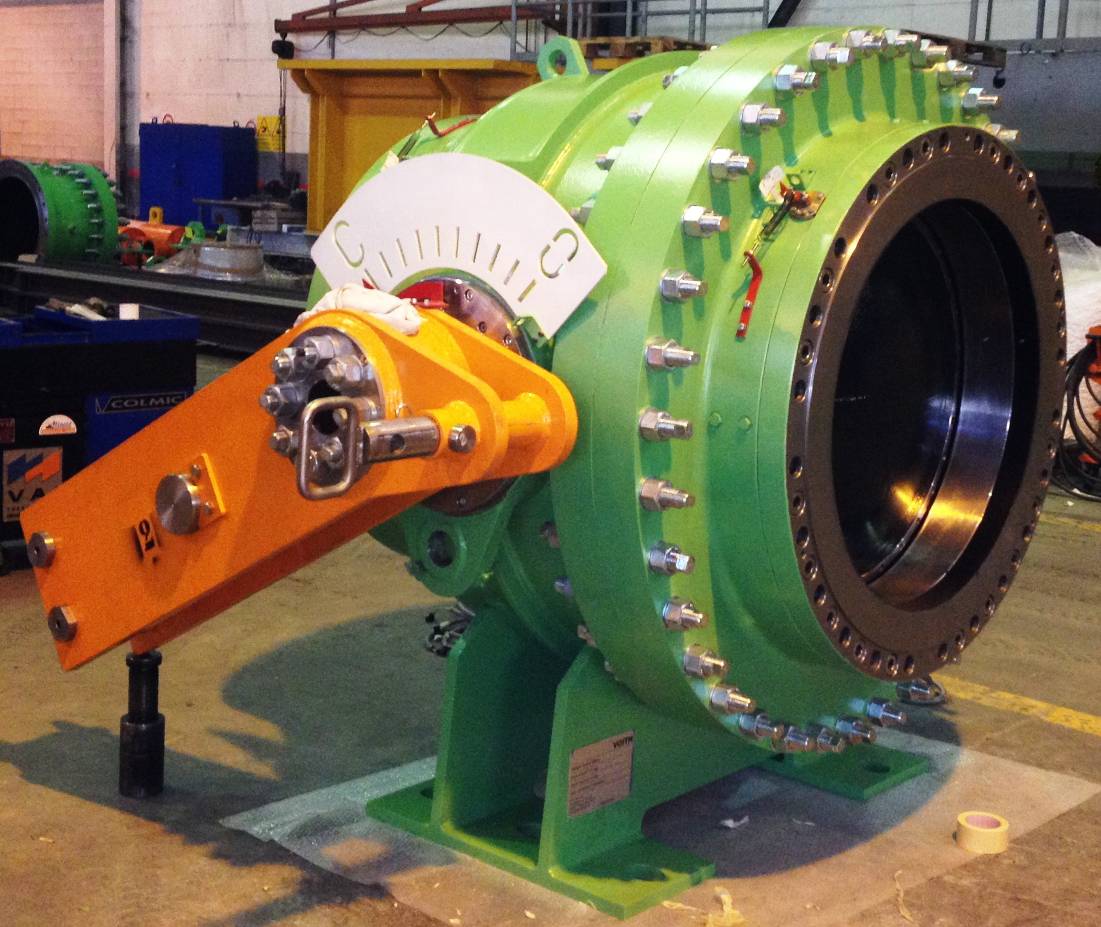

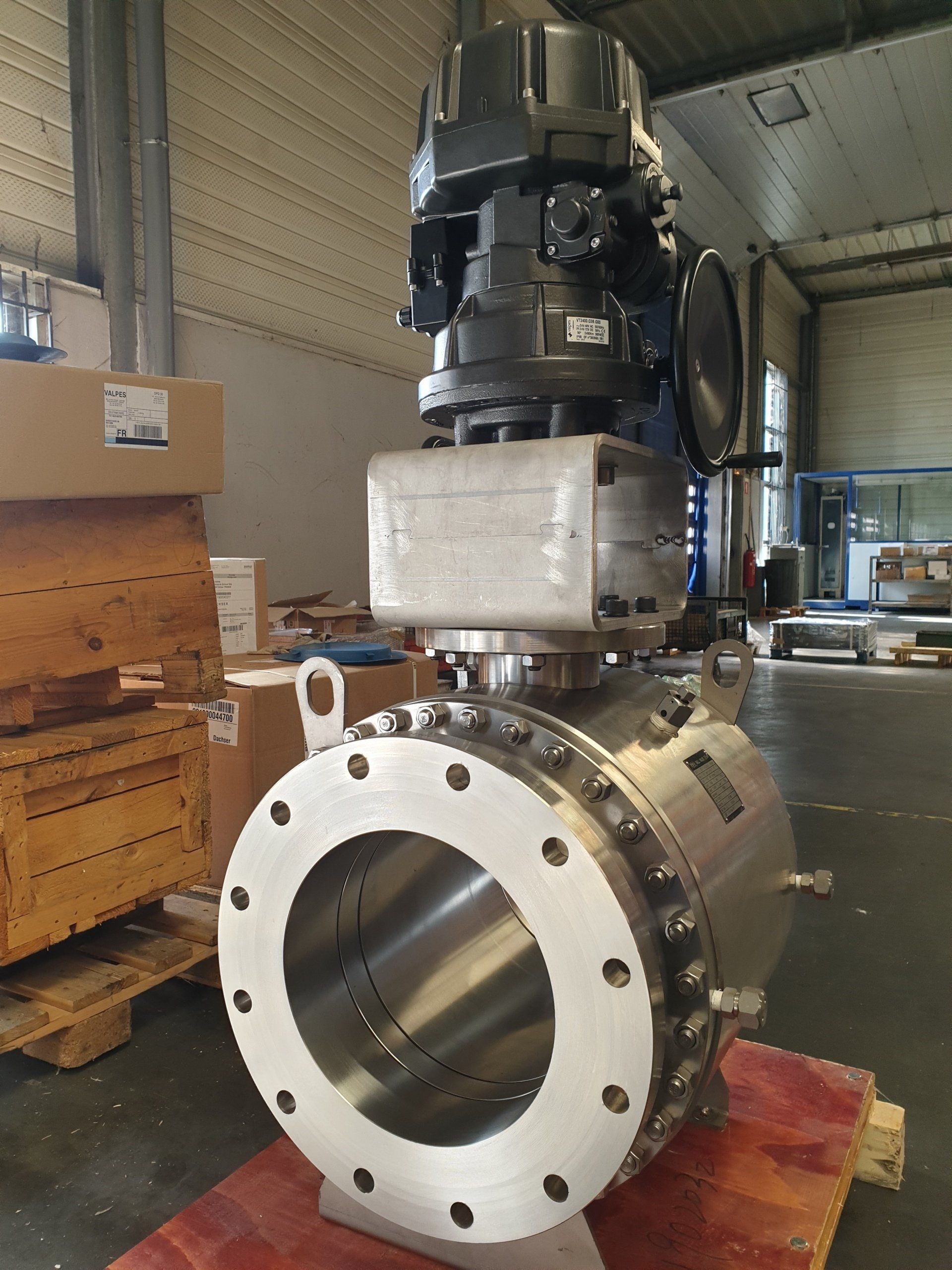

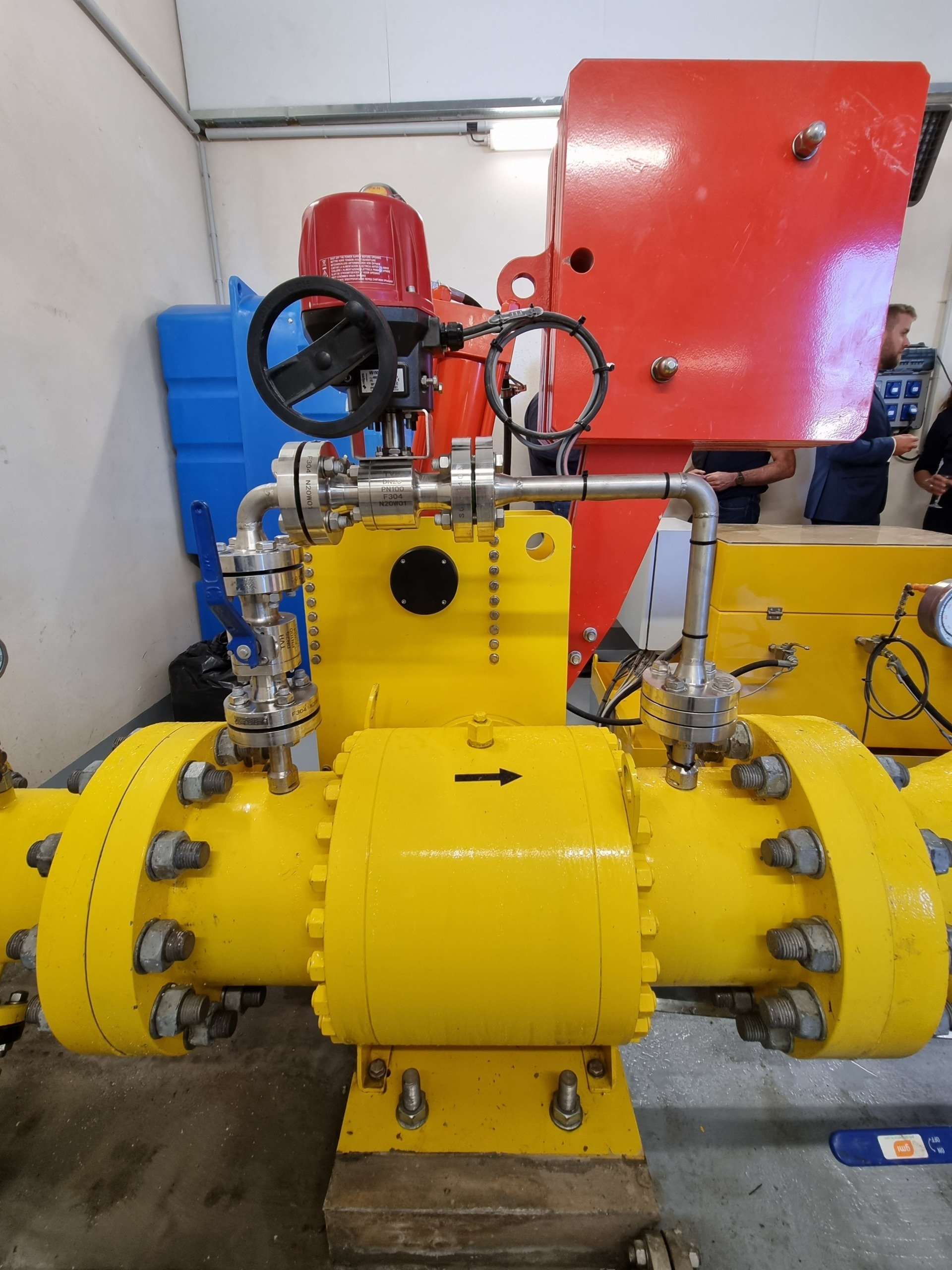

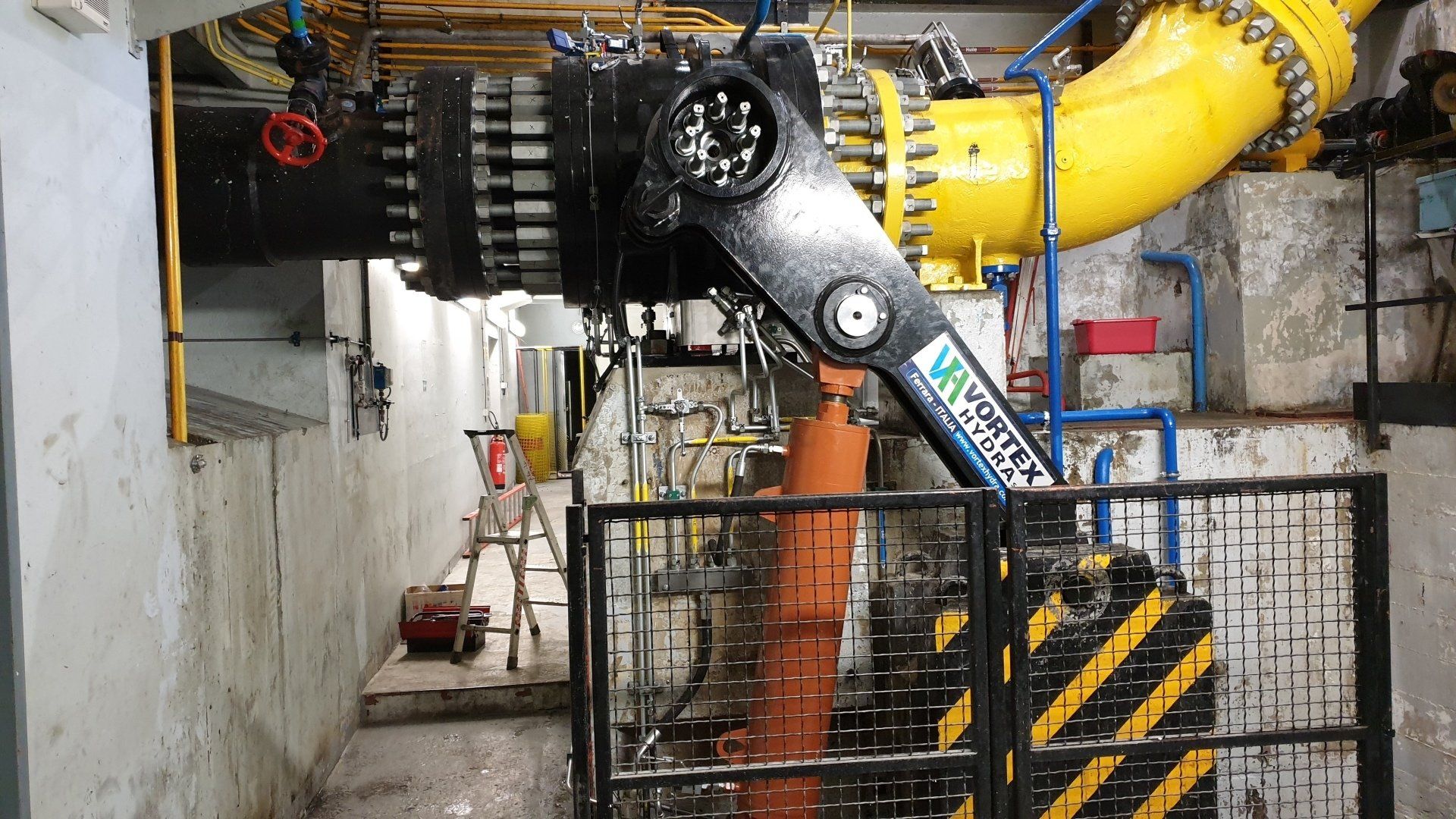

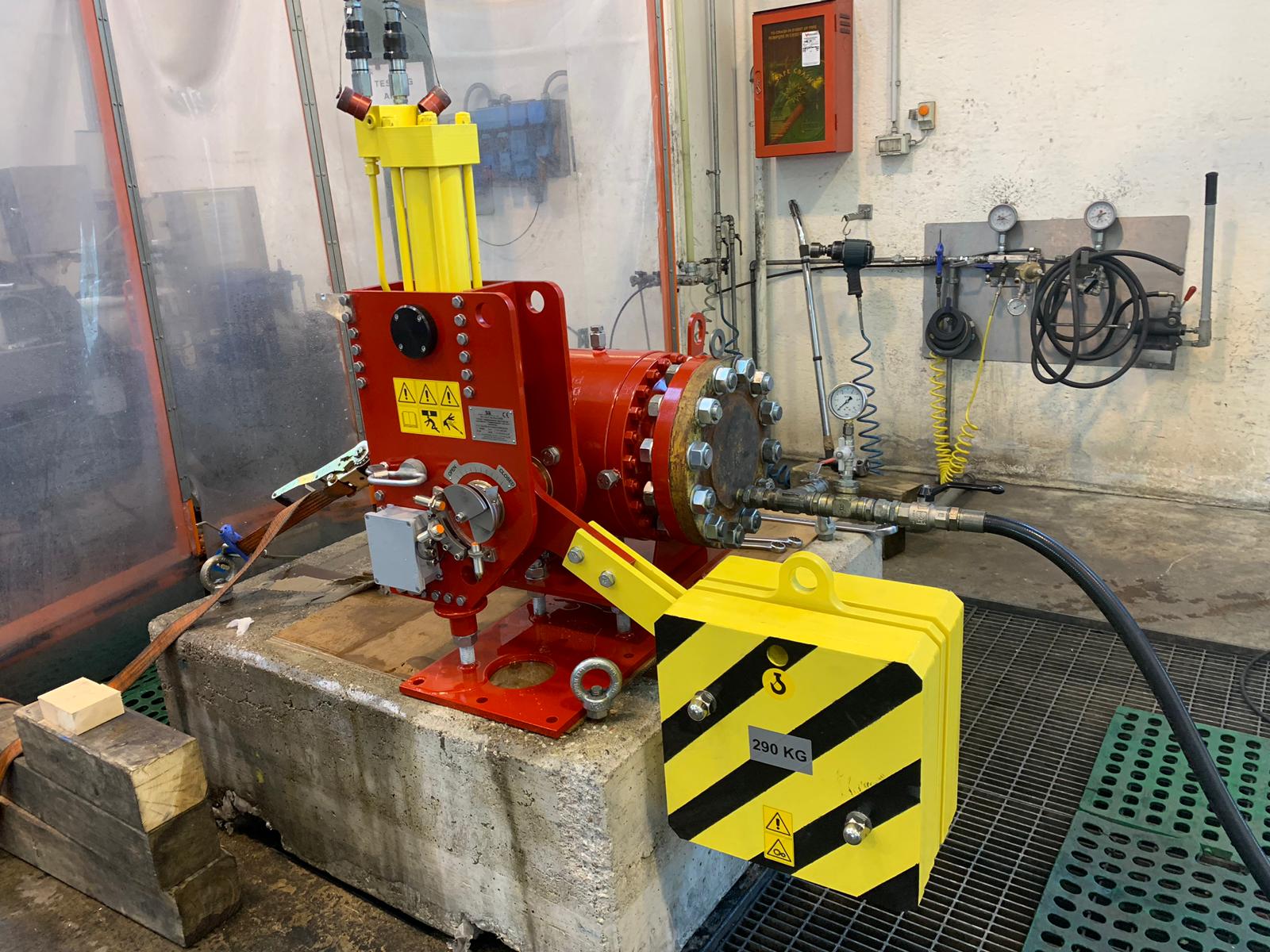

Vanne sphérique forgée arbrée
(petite Hydro)
Application: Vanne de pied pour conduite forcée /
By-pass équilibrage / Vidange conduite forcée /
Vanne de garde
Tailles disponibles à ce jour:
  •  DN80 à DN1000
  • Pmax = 160 Bars
  • Vmax = 100m/s en pointe
Métallurgie  :
- Acier A105 + Enp (équiv. S235)
- Acier LB6+ Enp (équiv S355)
- Inox  304 , 316 ou duplex
  • Sièges : Inox + DEVLON ou PEEK
  • Montage avec brides (ANSI ou DIN)
Actionneur:
- Hydraulique simple effet+ contrepoids
- Hydraulique double effet
- Electrique
- Manuel + démultiplicateur
Télécharger doc vanne sphérique

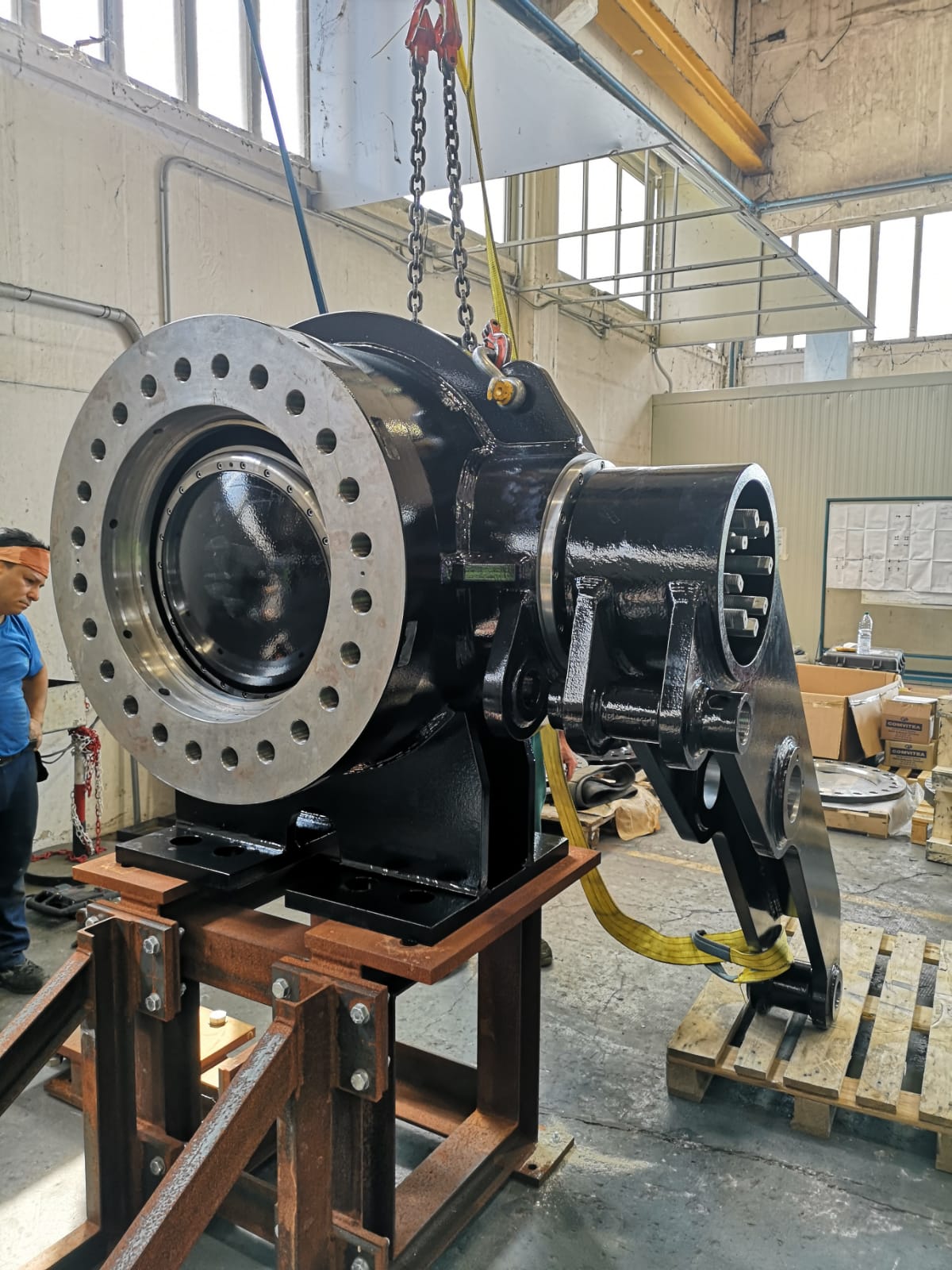

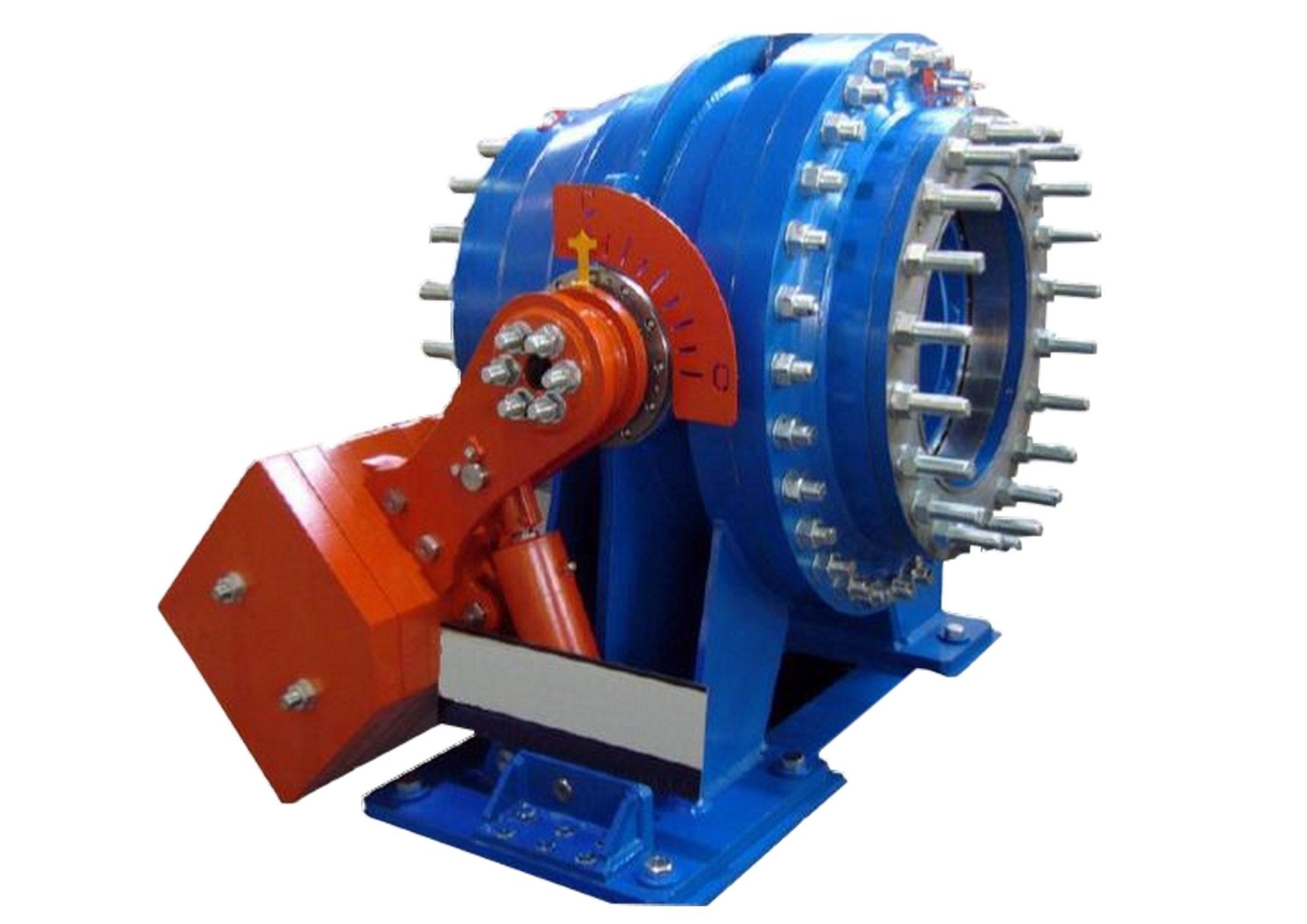

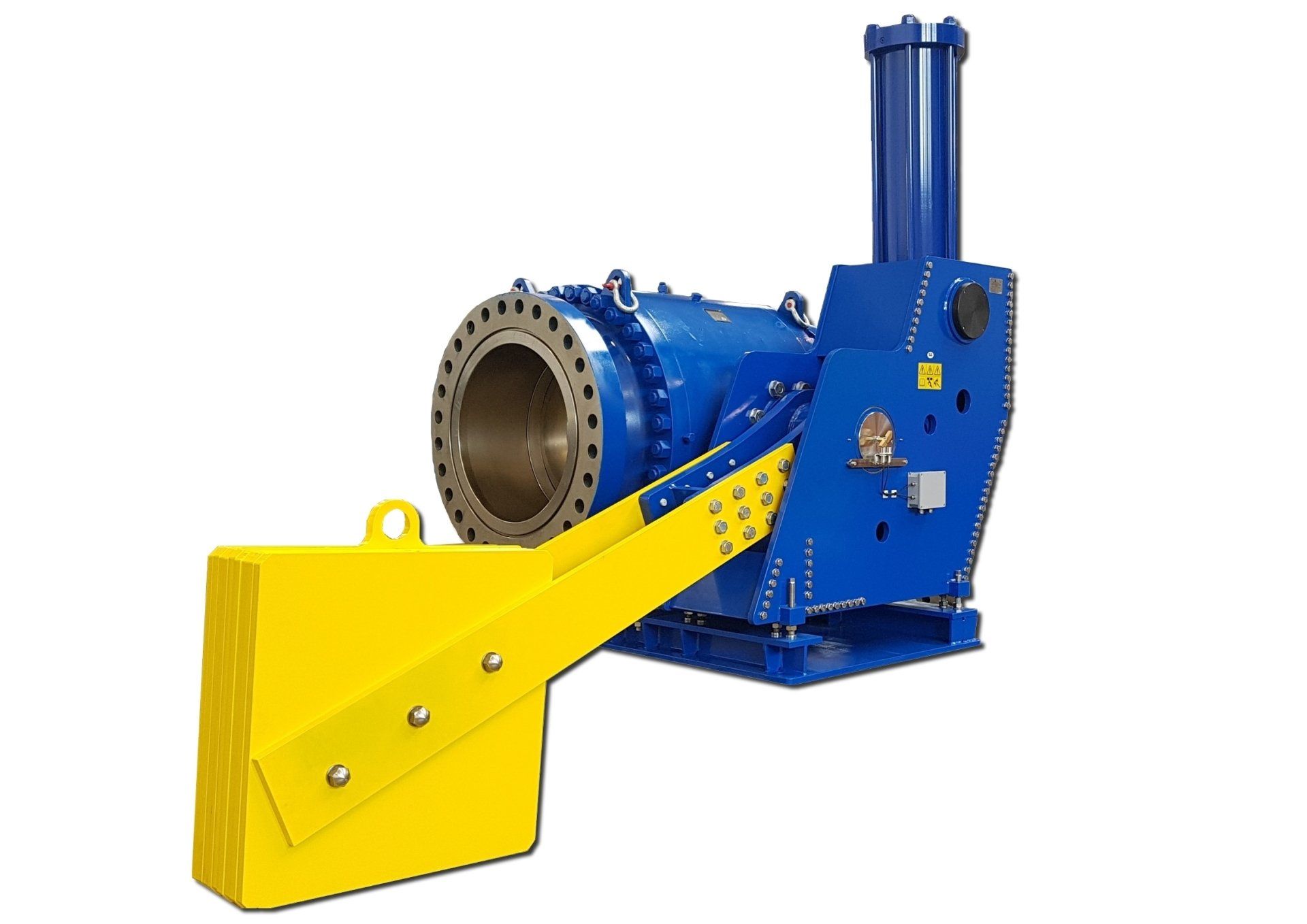

Vanne sphérique mécano-soudée
à sièges pilotés
(Grande hydro)
 Application: Vanne de pied pour conduite forcée
Tailles disponibles à ce jour:
  • DN500 à DN2700
  • Pmax = suivant demande
Métallurgie :
- Acier S235
- Acier S355 J2
- Autres sur demande
  • Pilotage des sièges amont et aval par hydraulique (eau ou huile)
  • Contacteur fin de course sur les sièges
  • Verrouillage mécanique du siège
  • Contacteur de position ON/OFF vanne
  • Panneau de gestion hydraulique des sièges
Actionneur:
- Hydraulique + contrepoids
- Electrique
- Manuel + démultiplicateur
