Vanne Annulaire à Piston
VANNE ANNULAIRE À PISTON

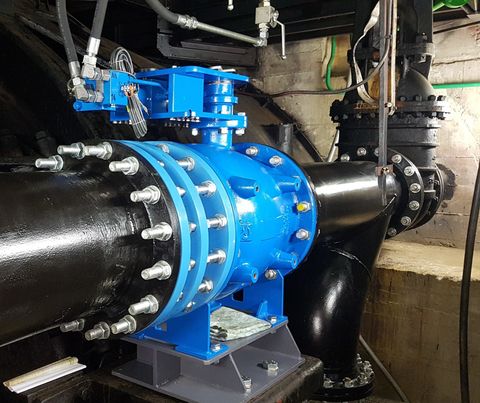

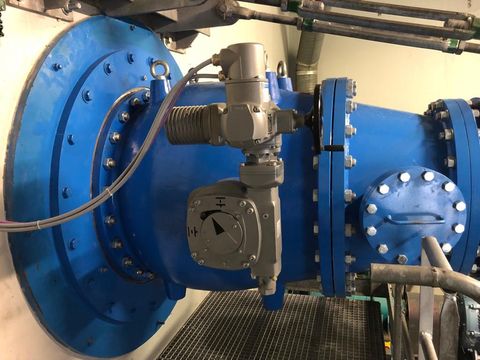

Vanne annulaire à piston
(version moulée)
Application: Vanne de régulation de débit réservé  /
Déchargeur (by-pass turbine)  / by-pass d'équilibrage /  Vanne de garde
Tailles disponibles à ce jour:
  • DN80 à DN2000
  • Pmax = 64 bars (EN1092-1)
  • Vmax = 7m/s   (12 m/s en pointe)
Métallurgie:
- Fonte Graphite sphéroïdal
En option: basse température possible
- Inox CF3M

Actionneur:
- Hydraulique simple effet+ contrepoids
- Hydraulique double effet
- Electrique
- Manuel + démultiplicateur
Télécharger doc vanne annulaire

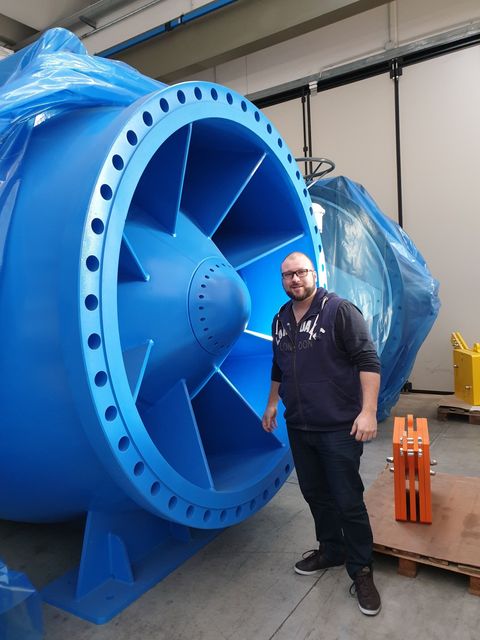

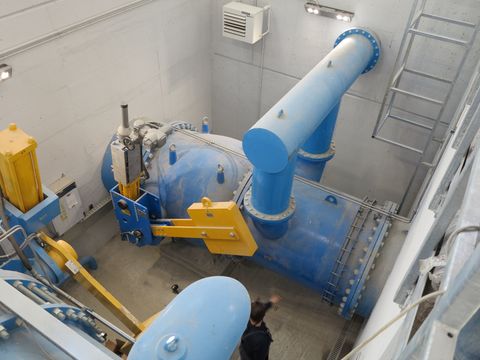

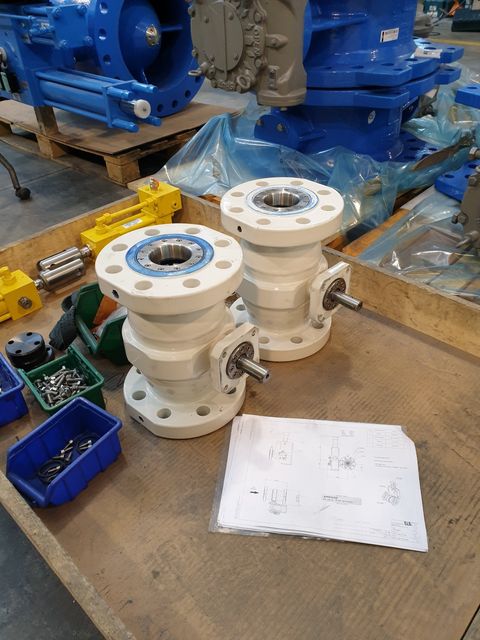

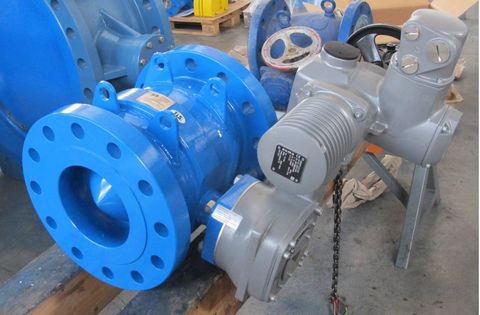

Vanne annulaire à piston
(version mécano-soudée )
Application: Vanne de régulation de débit réservé  /
Déchargeur (by-pass turbine)  / by-pass d'équilibrage /  Vanne de garde
Tailles disponibles à ce jour:
  • DN80 à DN400 (PN max = 100 bars)
  • DN1600 à DN2000 (PN max = 25 bars)
Métallurgie:
- Acier S355
- Inox 304 / 316 / Duplex ....

Actionneur:
- Hydraulique simple effet+ contrepoids
- Hydraulique double effet
- Electrique
- Manuel + démultiplicateur

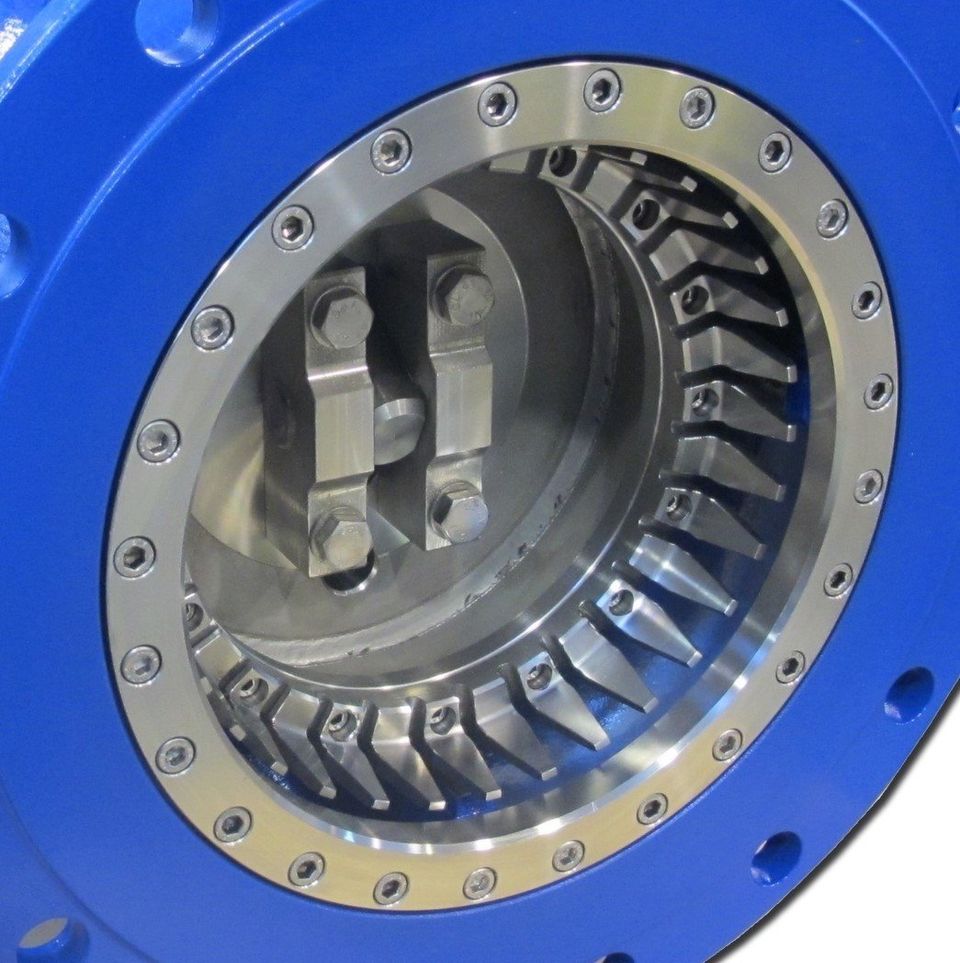

Systèmes anticavitations existants
Ils seront sélectionnés et dimensionnés par TVH en fonction des paramètres  de pression et de débit.

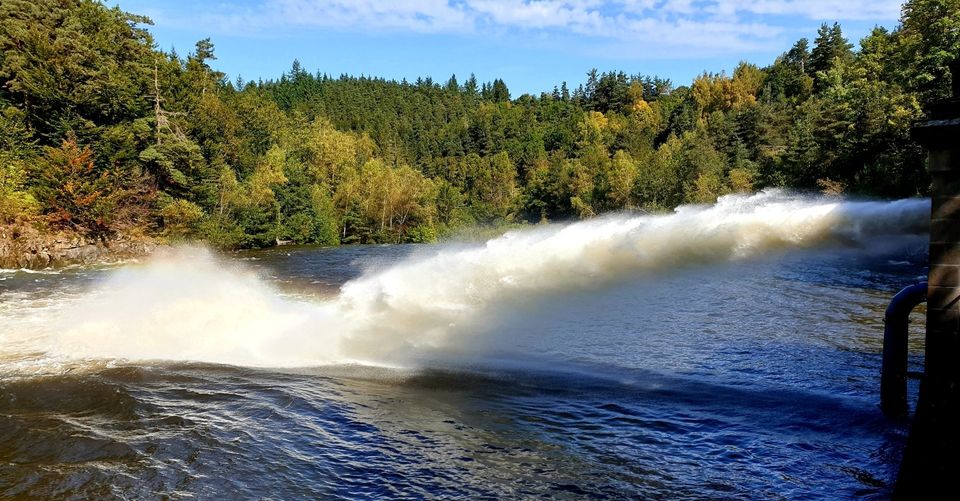

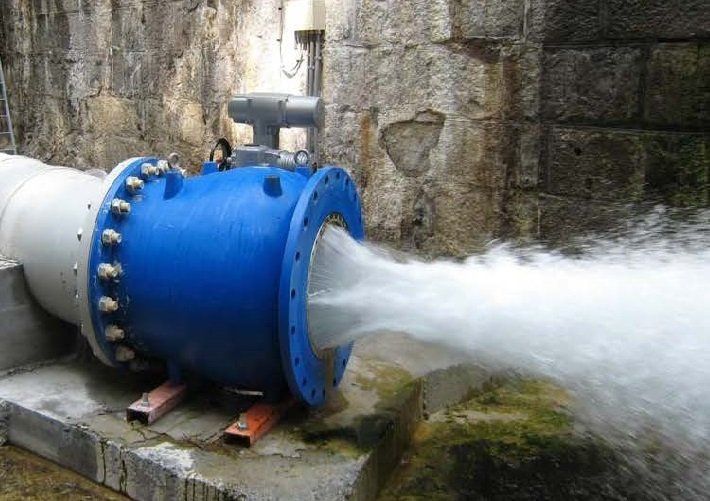

Décharge libre
L'un des meilleurs moyens pour dissiper une pression dans une conduite forcée.
La décharge libre permet de réguler un débit sur une large plage d'ouverture tout  en dissipant l'énergie grâce au profil spécifique de la vanne annulaire.

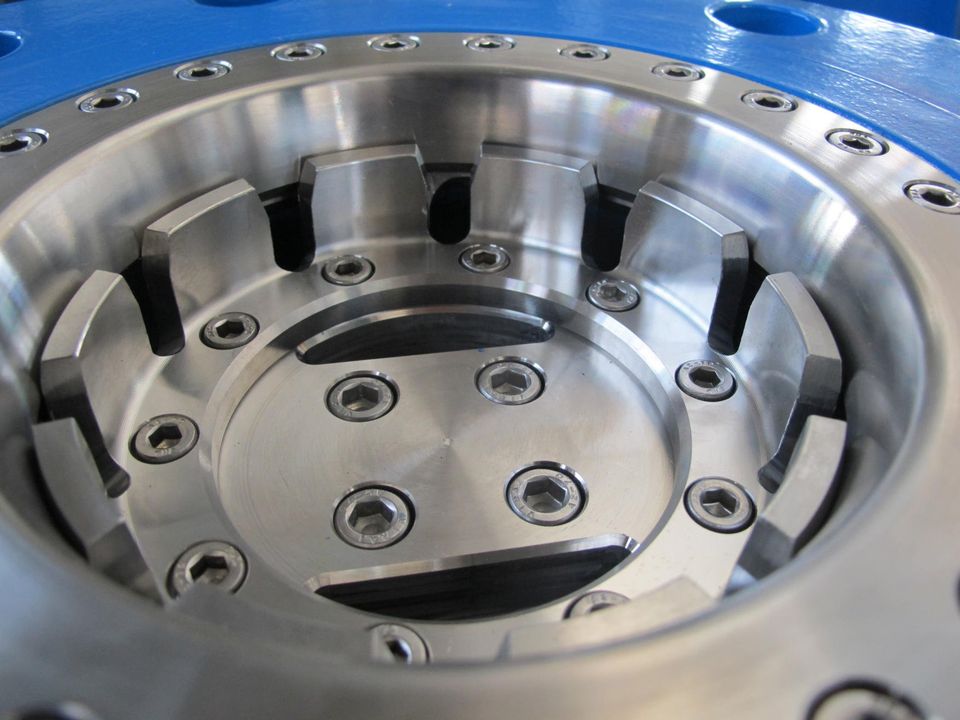

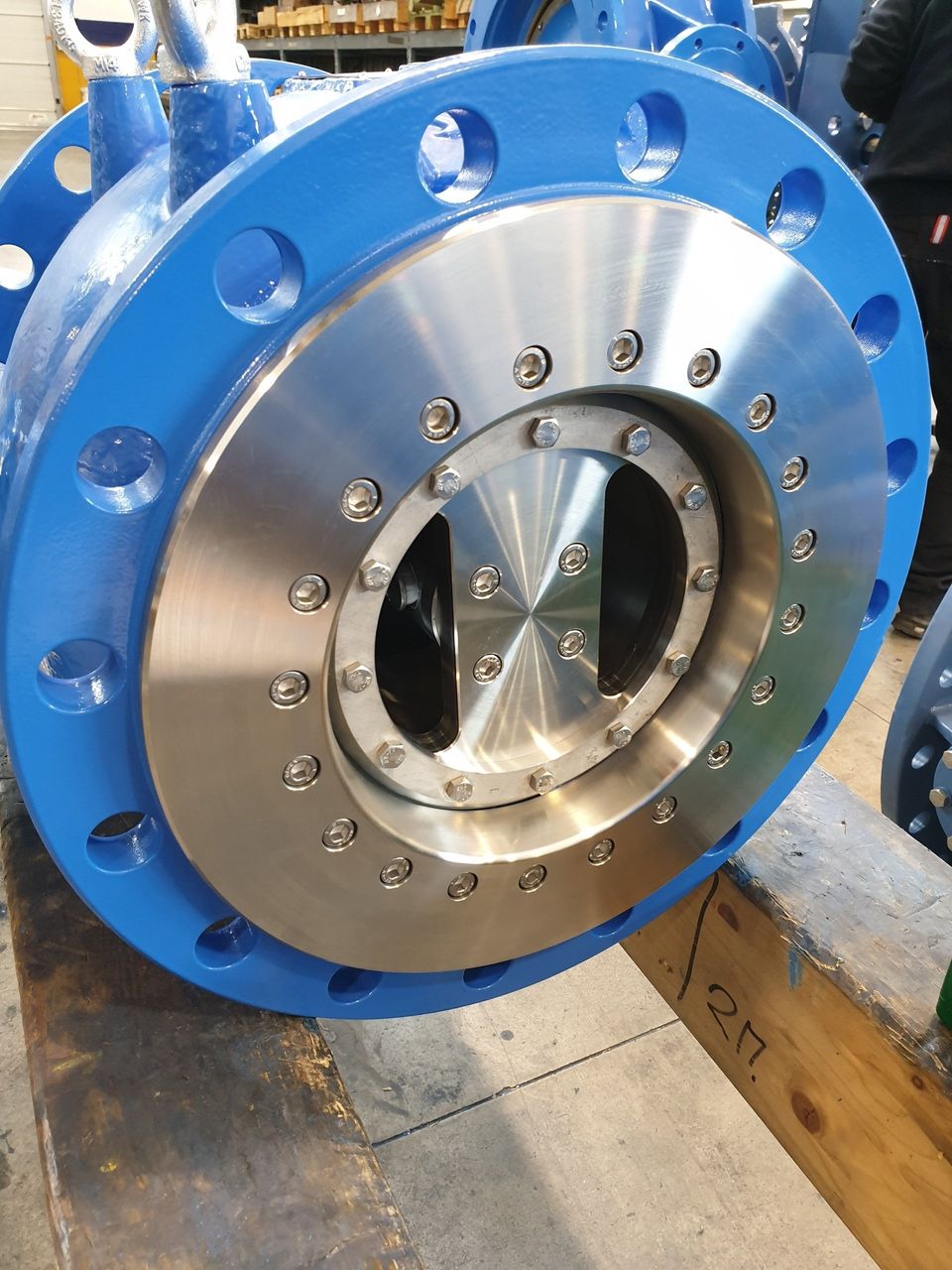

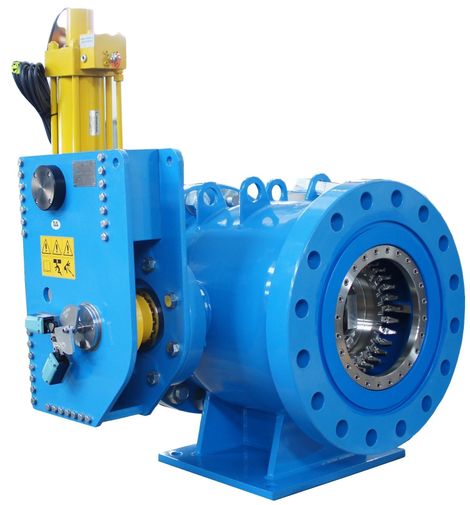

Diaphragme et/ou cylindre K
Le diaphragme et le cylindre anti-cavitation permettent de sortir d'une zone de cavitation en fonction d'un débit donné.
Installés à l'aval de la vanne, ils se montent en ligne sur la conduite et nécessitent un dimensionnement  spécifique pour chacune des installations Il sera étudié par TVH.

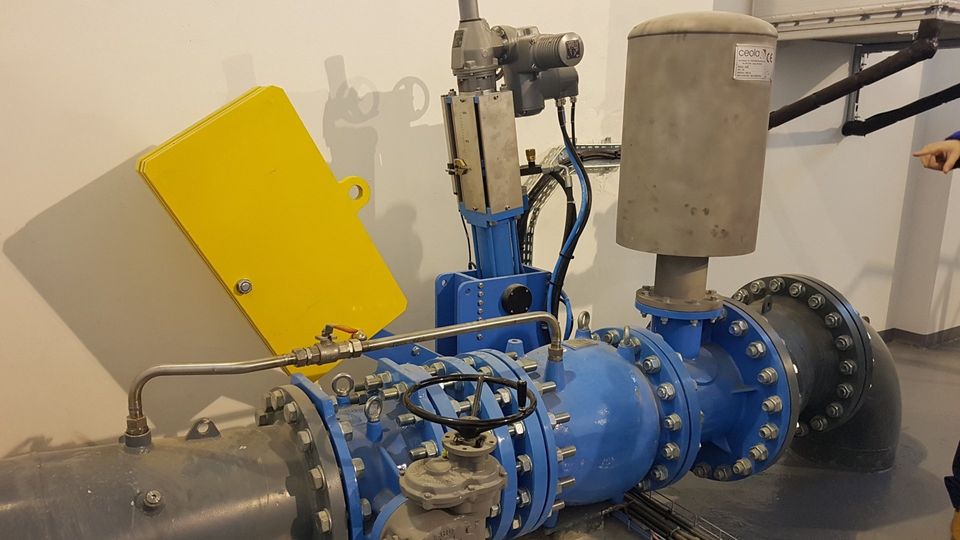

Aérateur
L'aérateur permet de supprimer la cavitation direct à l'aval de la vanne par induction d'air ce qui permet l'installation  d'une canalisation après la vanne.
